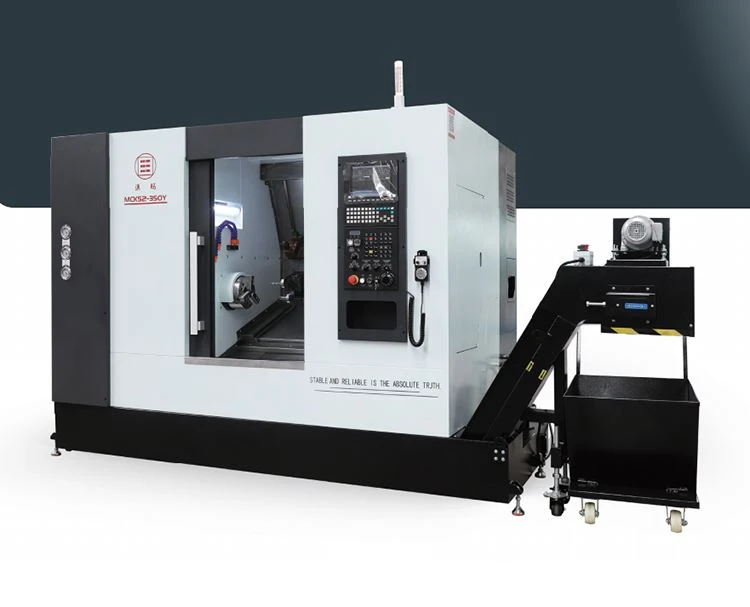

Fresadora y torneado CNC de bancada inclinada-con torreta motorizada

Construida con hierro fundido de alta-rigidez, la plataforma de la máquina presenta una estructura de 20-grados, lo que da como resultado un diseño compacto y una apariencia general estable y robusta. Se utiliza ampliamente en industrias como la automotriz, aeroespacial, de fabricación de moldes, ferroviaria de alta velocidad, maquinaria química y alimentaria y electrónica, y puede completar de manera eficiente el mecanizado de piezas de precisión. La velocidad dinámica del husillo es de 100-3000 rpm, el diámetro máximo de torneado es de 680 mm y la longitud máxima de mecanizado es de 350 mm.

Envíeconsulta Chatee ahora

Características

La máquina fresadora y torneadora CNC de bancada inclinada-MCK52-350Y es un punto de referencia para el mecanizado multi-ejes de piezas-pequeñas y medianas. Realiza operaciones simultáneas de torneado, fresado, mandrinado, taladrado y roscado. La MCK52-350Y es una máquina herramienta CNC de alto-rendimiento con capacidades multi-ejes (X/Y/Z), que admite un diámetro de giro de bancada de 680 mm y una longitud de pieza de trabajo de 350 mm. Equipado con una torreta eléctrica de 12-estaciones y un contrapunto hidráulico, combina alta precisión y alta eficiencia, lo que lo hace adecuado para la fabricación de precisión en grandes volúmenes de piezas complejas. Cuenta con una estructura de cama inclinada de 20 grados de hierro fundido de alta rigidez, lo que da como resultado un diseño compacto y robusto. Ampliamente utilizado en las industrias automotriz, aeroespacial, de fabricación de moldes, ferroviaria de alta velocidad, maquinaria química y alimentaria y electrónica, completa de manera eficiente tareas de mecanizado de piezas de precisión. La velocidad dinámica del husillo es de 100-3000 rpm, con un diámetro de giro máximo de 680 mm y una longitud máxima de mecanizado de 350 mm.

Parámetros del producto

Proyecto	Nombre	MCK52-350Y
Capacidad de procesamiento	Diámetro máximo de giro sobre la cama	Φ680mm
	Diámetro máximo de giro sobre el carro	Φ340mm
	Longitud máxima de la pieza de trabajo	350 mm
	Material máximo de barras a través del-diámetro del orificio	Φ51mm
Movimiento del eje X/Z	Recorrido efectivo del eje X-	400 mm (medida de diámetro)
	Recorrido efectivo del eje Z-	470 mm
	Recorrido efectivo del eje Y-	100mm
	Velocidad de desplazamiento rápido del eje X/Y/Z	15/15/25 mm/min
	Especificaciones de la guía lineal del eje X/Z	35/43
	Diámetro/paso del husillo de bolas del eje X/Z	3210/3210
	Servomotor del eje X/Y/Z	11,5 Nm/11,5 Nm/11,5 Nm
husillo principal	Tipo de punta de husillo	A2-6
	Eje a través del-diámetro del orificio	Φ70mm
	Velocidad máxima del husillo	Husillo mecánico 100-3000rpm
	Potencia del motor del husillo	11kw
	Especificaciones del mandril y del cilindro giratorio	Portabrocas de 8 pulgadas / Portabrocas de 10 pulgadas (opcional) 852
Contrapunto	Especificaciones de la manga del contrapunto	Φ75mm
	Recorrido de la manga del contrapunto	400 mm
	Método de alimentación del contrapunto	Hidráulico/servo (opcional)
herramientas de corte	Especificaciones del portaherramientas	Φ25*25mm
	Especificaciones de la barra de mandrinar	Φ32mm
	Torreta de herramientas (posiciones de herramientas)	Torreta BMT55-12 con estaciones de herramientas motorizadas
Otras especificaciones	Tipo de estructura de bancada de máquina	20 grados
Dimensiones exteriores	Largo * Ancho * Alto	260017702205
Dimensiones exteriores	Peso de la máquina	Aproximadamente 4160 kilos

Accesorios estándar

1. Sistema CNC de nueva generación	5. Contrapunto hidráulico	9. Sistema de iluminación
2. Cilindro hidráulico	6. Sistema hidráulico	10. Luz de advertencia
3. Mandril hidráulico	7. Sistema de refrigeración	11. Herramientas incluidas
4. Torreta de herramientas eléctricas de elevación servohidráulica	8. Sistema de lubricación automática	12. Manual de funcionamiento

Accesorios opcionales

1. Máquina de serigrafía automática

2. Automatización de brazo robótico tipo braguero-

Los ejemplos anteriores no representan todas las posibilidades; La personalización está disponible según los requisitos del cliente.

Torreta de herramientas accionada por servo-de alta-precisión (eje Y-)

La torreta de herramientas presenta un diseño con indexación por servomotor, posicionamiento de placa de engranajes de precisión y sujeción hidráulica.
① La torreta de herramientas está completamente sellada internamente y no se levanta durante la indexación.
② Velocidad de cambio de herramienta rápida y alta precisión de posicionamiento.
③ Combinadas con guías lineales inclinadas de 20 grados, las guías experimentan una distribución de fuerza más uniforme.
④ La torreta de herramientas integra el motor de accionamiento y el sistema de transmisión, lo que admite el mecanizado de múltiples-procesos, como taladrado, fresado y roscado.
⑤ Recorrido efectivo del eje X-: 200 mm, recorrido efectivo del eje Z-: 470 mm, recorrido efectivo del eje Y-: 100 mm

Husillo de alta-rigidez y alta-precisión

① El rodamiento del eje delantero es un rodamiento de rodillos cilíndricos de doble-hilera combinado con un rodamiento de bolas de contacto angular de empuje.
② El rodamiento trasero utiliza un rodamiento de rodillos cilíndricos de doble-hilera.
③ Adecuado para tornos CNC de alta-rigidez y alta-precisión que requieren cortes-de alta resistencia.
